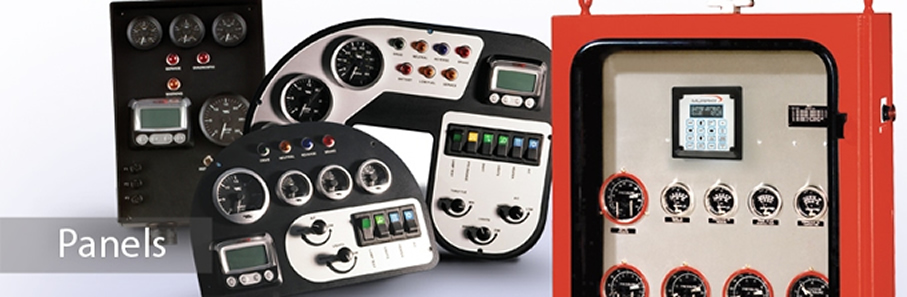

Murphy控制面板及系统
摩菲在电控发动机和ECU方面积累了多年的专业经验。现在，我们把这些知识通过产品传递给您。我们的应用工程师团队可以根据您的要求设计您所需的控制面板。从编程，控制元件选择到面板定制，只要您能提出要求，我们就可以制作出让您满意的产品。
 电控发动机控制面板
电控发动机控制面板
针对电控发动机控制的标准面板
既有享誉的PV101显示器，也包括易读的指针式仪表
匹配绝大多数发动机ECU的标准线束
标准德尔驰接头，更易安装
可选控制器，适用于发动机控制自动化

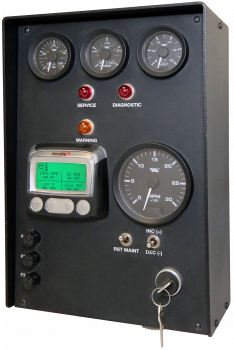

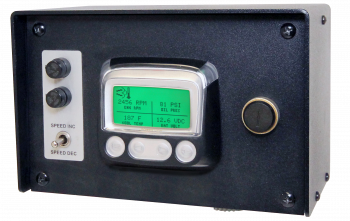

样图所示：M系列MurphyLink控制面板
控制面板（适用于泵组控制/动力设备）
|
机械发动机 |
电控发动机 |
数字式显示 |
指针式仪表 |
自起动控制器 |
输入 / 输出 |
M110 系列 |
|
· |
PV101 |
|
|
|

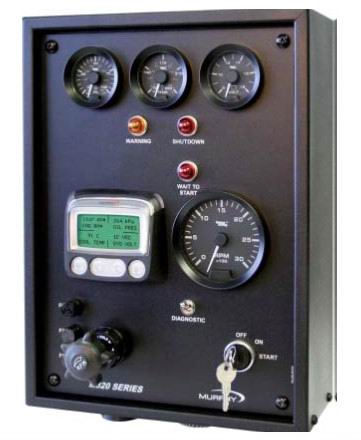

M320 系列 |
|
· |
PV101 |
PVA |
|
|
M520 系列 |
· |
· |
|
|
Cascade |
4/4 |
M620 系列 |
· |
· |
|
PVA |
Cascade |
4/4 |
机械发动机控制面板
可配置面板-标准面板尺寸，可配置多种控制选项
可选不同仪表，起动方式和安装方式甚至可选合叶门或合叶面板
样图所示：MC100面板
|
主要特点 |
MC100 |
普通型 - 发动机停机控制 |
75160/WHB |
灌溉设备停机控制 |
EA150 |
带自起动 / 停机控制器 |
WD300 |
包括 SV 系列燃油切断阀 |

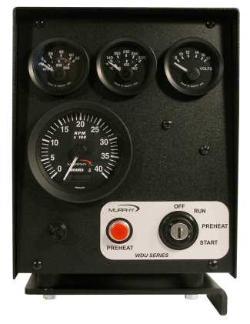

WDU-277 |
适用于 Deutz 413,511,912 和 913 型发动机 |
发电机组控制面板
发电机组控制面板
标配Cascade/eGuard控制器
可选配PVA仪表或PV101
可选标准MEH线束

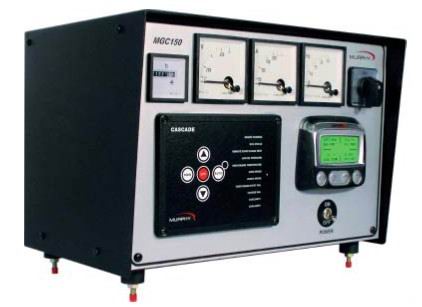

样图所示：MGC150面版
|
机械发动机 |
电控发动机 |
测量仪表（电压，电流，频率） |
数字显示 |
指针式仪表 |
自起动 |
应用 |
MGC25 |
· |
· |
· |
|
|
|
发电机组 - 仅有仪表 |
MGC50 |
· |
|
· |
|
|
|
发电机组 - 带钥匙开关 |

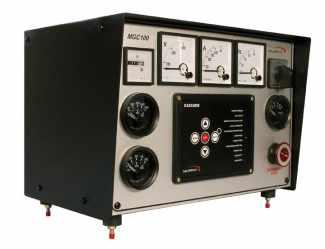

MGC100 |
· |
· |
· |
|
电动仪表 |
· |
发电机组 - 带 Cascade |
MGC150 |
· |
· |
· |
PV101 |
|
· |
发电机组 - 带 Cascade |
摩菲控制系统及服务部门（ CS&S ）为您提供全系列控制柜产品，我们能为发动机、电机、工业泵组、压缩机等种种工业应用提供控制元件及界面。从一个基本平台开始，您可添加您所需的个性化设计，包括各种仪表、线路布置、配套软件等，您将得到完全合乎您需求的产品。这就是摩菲待客之道：建立在全方位客户服务基础上的可靠的控制系统。
基本型设备监控和保护控制系统

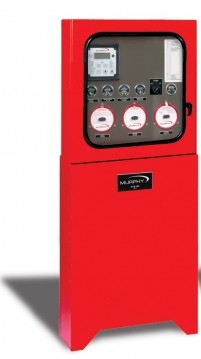

基于TTD故障报警器的控制系统
可全面配置的故障报警器
包括报警和停机控制功能
|
通讯 |
输入 / 输出 |
可配置
输入 / 输出 |
阻燃输入 |
本安输入 |
危险区域等级认证 |
TTD |
RS232/RS485 |
|
48/4 NO/NC |
· |
|
csa cl.l,div.2 grps.B,C,D |
LCDT |
|
47/3 NO/NC |
|
· |
· |
csa cl.l,div.1 group D |
天然气井压缩控制系统
基于WellPro 控制器控制系统
客户化的可编程控制系统
包括报警和停机控制功能
|
通讯 |
可配置输入 / 输出 |
阻燃输入 |
本安输入 |
危险区域等级认证 |
WellPro |
RS485 ， SB |
17/8 NO/NC |
· |
· * |
csa cl.l,div.2 grps.B,C,D |
* 该功能的实现需使用外部隔离栅
摩菲控制系统及装置具有以下特征：配有安全防护玻璃观察窗的全天候外壳，合乎规范的油漆或者直接使用不锈钢材质，已安装嵌入式抗震分面板，可选的柜内温度控制系统。
可选 UL 及 CSA 认证的控制柜，另可选其它认证机构， CS&S 是通过 UL 及 CSA 认证的制造工厂。
可设置型设备监视及保护控制系统
可设置型设备监视及保护控制系统（带有自起动及过程控制功能）

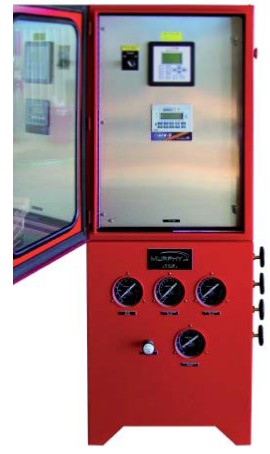

基于Centurion 控制器的控制系统
故障报警器与压缩机控制器的混合体
在故障报警器的监控与停机功能之上，整合了自起动及基本发动机控制功能，有助于防止意外停机。
|
通讯接口 |
输入 / 输出 |
可扩展
输入 / 输出 |
阻燃输入 |
本安输入 |
危险区域
等级认证 |
Centurion |
RS232/RS485 USB |
53/12 NO/NC |
客户自定义 * |
· |
· ** |
csa cl.l,div.2 grps.B,C,D |
S1501 |
RS232/RS485 |
64/7 NO/NC |
|
· |
· |
csa cl.l,div.1 grps.C&D |
* 实际输入 / 输出数据所采用的扩展模块而定
** 该功能的实现需使用外部隔离栅
全方位可编程控制系统
全方位可编程控制系统（完整版产品目录第50节）
基于Centurion PLUS控制器的控制系统
全面监控及数据采集
全彩触摸屏
|
通讯接口 |
复杂计算 |
输入 / 输出 |
可扩展、可配置
输入 / 输出 |
阻燃输入 |
本安输入 |
危险区域
等级认证 |
Centurion PLUS |
2 RS232/ RS485 |
· |
53/12 NO/NC |
客户自定义 * |
· |
· ** |
csa cl.l,div.2 grps.B,C,D |
第三方 PLC |
客户自定义 |
· |
客户自定义 * |
客户自定义 * |
· |
· ** |
csa cl.l,div.2 grps.C&D |
* 实际输入 / 输出个数根据所采用的扩展模块而定
** 该功能的实现需使用外部隔离栅
|
