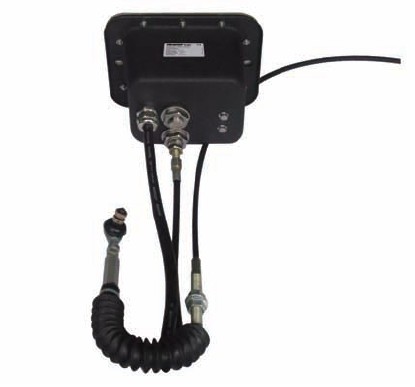

Hesmor赫斯默MTA-ADW-1油门执行器



Hesmor赫斯默MTA-ADW-1油门执行器主要有三种控制方式:外部IO控制、外部模拟量控制和CAN总线控制,在使用过程中可选择采用其中一种控制方式进行控制。为了满足不同用户的使用执行器还具有通过CAN总线进行位置标定的功能,同时实时反馈电机当前位置的模拟电压输出。

用于控制工程机械车辆的油门气节阀大小。 金属行星齿轮减速机构;内部自带电机驱动控制电路;三种控制方式:2个开关量控制; 模拟量电压控制; CAN 总线控制;油门位置反馈模拟量电压输出,0.5~4.5V,分辨率12位;驱动电机有过压、过流保护; 防护等级:IP66。

Hesmor MTA-ADW-1 开关量控制使用手册 Hesmor MTA-ADW-1 模拟量控制使用手册 Hesmor MTA-ADW-1CAN控制使用手册

技术参数

 工作电压范围
 10...30 VDC
 保护
 过压保护,过流保护
 控制方式
 2个开关量控制,模拟量(0-5 V),
 CANopen总线控制
 油门位置反馈
 模拟量: 0.5...4.5 V,可以任意标定油门的
 机械行程的首末端位置
 通讯
 CANopen
 机械行程
 60 mm (最大)
 拉力
 20 Kg
 拉索速度
 20 mm/s
 防护等级
 IP66
 工作温度
 -40 ℃...+85 ℃
 储存温度
 -40 ℃...+85 ℃
 相对湿度
 5 %...95 %RH
 大气压力
 80...106 Kpa
 海拔高度
 ≤ 2000 m

工作电压范围 10...30VDC

保护

●过压保护范围:30...50VDC,电压在此范围时执行器停止运行,超过50VDC将损坏产品

●电路设计采用过流保护,防止电机堵转

输入(可选)

●2个IO口(IN1,IN2)

●模拟量

●CAN总线

输出反映电机位置的模拟量

参数掉电保存(4KB数据)

程序循环时间10ms

机械行程60mm(MAX)

拉力20kg

拉索速度20mm/s

防护等级IP66

工作温度-40... 85℃

储存温度-40... 85℃

中国经济的崛起吸引了众多世界巨头前来分羹,作为专用控制器和传感器的全球知名供应商,德国Hesmor赫斯默公司近日带着引以为傲的行走机械油门执行器强势登陆中国市场。Hesmor赫斯默在上海环球金融中心举办了主题为“赫斯默高效的产品定制化服务,让更多的中国行走机械提高智能控制水平的宿求成为现实”产品发布会。

Hesmor赫斯默隆重推出了MTA-ADW-1油门执行器。该油门执行器内部集成控制驱动电路、电机及拉索等部件,采用金属行星齿轮减速机构设计,适用于对发动机油门位置进行控制。内置10位AD转换,模拟量输出采用12位DA输出,使模块可以达到更高的测量精度,油门位置定位更准确。执行器拥有过压和过流保护功能,内部控制电路具备过流自动检测功能,且拥有自动恢复特性。本产品适用于比较恶劣的环境中使用,如工程移动车辆、建筑机械、伐木机械、农业设备等。
