Murphy PV780 7寸全彩色液晶显示屏
Murphy PV780摩菲总线编程器
摩菲致力于CAN 总线仪器仪表的开发。我们通过解读ECU将电控发动机及所驱动设备的运行状况实时地显现在设备操作员面前。我们的显示器应用先进的技术，同时耐用性也得到了保证。 摩菲CAN总线仪表配上 PowerVier控制器，可用于 新的电控式发动机。 CAN 总线仪表拥有极高的耐用性，完全符合严格的IP68环境密封标准，工作温度范围广泛。同时我们还提供简易的链式接线和即插即用的连接方式。
适用参数：压力、温度、电压、速度、转速、负载

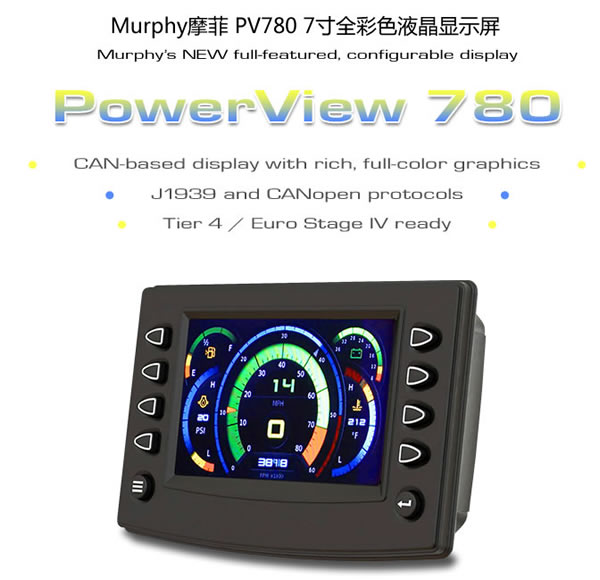

PowerView 780是一个全功能，可配置的显示器，能将重要的引擎，传输和诊断信息集成到易于阅读的操作员界面中。 通过多个开关量输入将更多的功能集成到显示屏中。 额外的转换可以通过数字输入连接到显示屏并在CAN总线上广播。PV780采用全彩色7英寸键合LCD，带来更为明亮而流畅的图形显示，大大增加阳光下可读性。
PV780采用全彩色7英寸键合LCD，带来更为明亮而流畅的图形显示，大大增加阳光下可读性。显示器的键合LCD和坚固的设计使其成为各种环境和应用的理想解决方案。此外，PV780显示器与PowerVision ConfigurationStudio?软件兼容，因此可以快速开发定制配置。 借助该软件工具，可以轻松定制用户界面 - 定义自定义参数，添加自定义图形，屏幕文本，OEM品牌等等。
Murphy 可编程CAN总线显示器新品推介：
PV780可编程显示器
PV380显示器

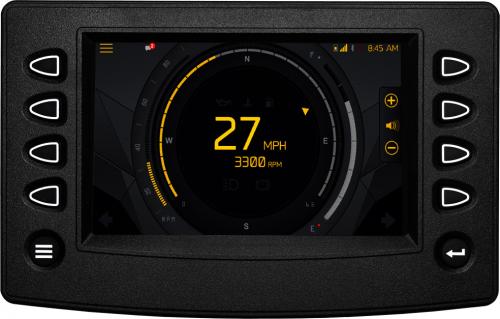

Murphy PV780采用了7寸全彩色液晶显示屏。全球领先的液晶粘贴技术使PV780在阳光直射下清晰可视，其效果在同类产品。V780独特的显示屏及其整体久经耐用的设计使其成为各种应用环境中 理想的解决方案。基于CAN总线技术的多功能彩色显示器，高科技液晶粘贴技术，在阳光直射下清晰可视。为OEM提供显示及控制的编程软件。恶劣环境下经久耐用。兼容欧四排放标准。支持多种语言。
PowerView™ 780 display PDF资料 | 中文PDF
PowerView™ Model PV780 Sales Bulletin (pdf)
PowerView™ Model PV780 Insert (pdf)
PowerView™ Model PV780 Installation Manual (pdf)
PowerView™ Model PV780 Operations Manual (pdf)
技术规格：
7寸/178mm 彩色透射式TFT LCD
分辨率： WVGA 800*480像素，16位色彩
屏幕比例：16:9
背光：LED 1000CD/M2(可使用40000)小时
处理器：Freescale IMX35,32bit.532MHZ
QNX实时操作系统
闪存：2GB
存储器：128 MB SRAM
USB:2.0 主机（全速）
SD存储卡：程序更新、电子地图、诊断数据存贮
实时时钟：供电的锂电池可在充电
工作电压：6-36VDC,极性反接和抛载保护
功耗：全背光10W，全背光及加热器（<-10℃）22W
CAN通讯口：2个CAN2.0规格的总线接口：支持J1939和CAN Open协议
ISO11898-2快速传输，速率高达1Mbit/s
串口：RS485，1个MOBUS主/从站接口，可驱动PVA系列仪表
视频输入（可选）;3路，支持NTSC/PAL制式
连接器：2个AMP SEAL系列23针
按键：10个接触式按键
输入：3路O-5VDC模拟量或阻抗信号输入，1路频率信号输入（2-10KHz）,5路
开关量输入（高电平有效）
输出：1路对地开关量输出，500Ma,2路频率输出
环境规格：
工作温度：-40-85℃
存储温度：-40-85℃
防护等级：前盖IP66.后盖IP67
电磁兼容：符合SAEJ1113
电磁干扰：符合SAEJ1113
抗震性：任意振动，7.86Grms(5-200DHz)3轴
抗冲击：正负50G,3轴
Part Number Model/Description Notes
| Part Number |
Model/Description |
Notes |
| 78700560 |
PV780 Display, Murphy Standard Configuration |
Displays |
| 78700564 |
PV780 Touch Display (no configuration; bootloader only) |
Displays |
| 78090098 |
Programming Kit, PV780 |
Accessories |
| 78051181 |
Cover, PV780 |
Accessories |
| 78001053 |
Bracket Kit (screws included) |
Accessories |
| 78001055 |
Harness, Gray Connector, USB |
Accessories |
| 78001056 |
Harness, Gray Connector, Flying Leads |
Accessories |
| 78001057 |
Harness, Black Connector, Flying Leads |
Accessories |
| 78001017 |
Harness, Black Connector, Development |
Accessories |
| 78001018 |
Harness, Gray Connector, Development |
Accessories |
| 78090069 |
Harness, PV750 Conversion, Power/CAN |
Service |
| 78051180 |
Bezel, PV780 |
Service |
|
|
