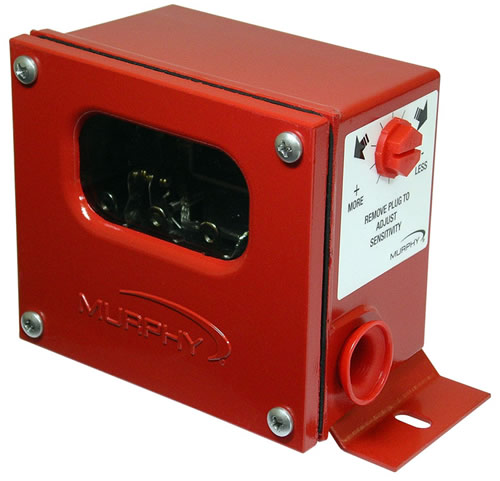

W Murphy VS2系列 VS2 Series Shock and Vibration Switch
机械式震动与振动开关

VS2 Series | FW Murphy Production Controls ; VS2 Series | Murphy by Enovation Controls

摩菲Murphy振动开关产品介绍 Murphy VS2 Series Shock and Vibration Switch

FW MURPHY美国摩菲公司生产的全系列撞击 / 震动控制开关产品 , 可在威胁机器设备正常运行的过度震动或撞击出现的时侯保护机器的安全 。 控制开关内部 , 有一套触片通过磁控 , 处于锁闭状态 。 撞击或震动对锁臂施加力量推动锁臂离开磁性锁 , 从而触发触片跳开 。 调整磁体与锁臂之间的空隙可以控制敏感度的高低 。 该产品系列适用于所有类型的旋转式或往复式的机械设备上 , 比如 : 冷却风机 , 发动机 , 泵 , 压缩机或油矿用泵等。VS2 Series switches are shock-sensitive mechanisms for shutdown of engine or electric motor powered equipment. It is designed to detect shock/vibration in three planes of motion.These fully adjustable switches use a magnetic latch to ensure reliable operation. Explosion-proof EX models for hazardous locations are available.Ideal for use on engines, pumps, compressors, heat exchangers and pumping units, the VS2 Series can be used where shut-down protection from damaging shock/vibration is desired. Switches are field adjustable to the sensitivity required in each application.


MURPHY VS2 Series Shock and Vibration Switch Datasheet Download
VS2系列机械式震动振动控制开关PDF资料



FW MURPHY VS2系列开关是对冲击敏感的机构,用于关闭发动机或电动设备。它旨在检测三个运动平面中的震动/振动。这些完全可调的开关使用磁性闩锁来确保可靠的操作。提供用于危险场所的防爆EX型号。VS2系列非常适合在发动机,泵,压缩机,热交换器和抽油机上使用,可用于需要防止损坏的冲击/振动的停机保护的地方。开关可现场调节至每种应用所需的灵敏度。



  • 正常工作温度: -40°至185°F(-40°至85°C); 对于UL和CSA应用,适用的温度规格降额为-40°至140°F(-40°至60°C)
  • VS2和VS2C
    • 案例 :环境保护:防护等级达到IP54(当安装在排水孔朝下的水平表面上时)。 适用于非危险区域。 VS2C:C型夹安装件,包括45英尺(13.7 m)2芯电缆和5个电缆夹
    • 联系人 :SPDT双化妆叶片触头,3A @ 240 VAC; 10A @ 120伏交流电; 10A @ 32伏直流
    • 运输重量 :VS2:2磅8盎司。 (1.1公斤); VS2C:7磅(3.2千克)
    • 运输尺寸 :VS2:210 x 235 x 127毫米(8-1 / 4 x 9-1 / 4 x 5英寸); VS2C:12 x 7 x 5-1 / 2英寸(305 x 178 x 140毫米)
  • VS2EX
    • 案例 :底座安装,防爆铝合金外壳; 符合IP54规范; I类,部门1,C和D组; UL和CSA列出
    • 认证 :CSA,UL
    • 快动开关 :2-SPDT快动开关; 480 VAC时为5A; 2A电阻,1A电感,高达30 VDC
    • 运输重量 :4磅8盎司。 (2公斤)
    • 运输尺寸 :210 x 235 x 127毫米(8-1 / 4 x 9-1 / 4 x 5英寸)
  • VS2EXR
    • 案例 :与VS2EX相同
    • 认证 :CSA,UL
    • 快动开关 :1-SPDT快动开关和复位线圈; 480 VAC时为5A; 2A电阻,1A电感,高达30 VDC
    • 远程复位 :115 VAC或24 VDC(指定)
    • 运输重量 :5磅8盎司。 (2.2公斤)
    • 运输尺寸 :210 x 235 x 127毫米(8-1 / 4 x 9-1 / 4 x 5英寸)
  • VS2EXRB
    • 案例 :防爆铝合金外壳; 设计符合I级1区B组危险区域
    • 认证 :无第三方认证
    • 快动开关 :带复位线圈的1-SPDT快动开关(2-SPDT开关可选); 480 VAC时为5A; 2A电阻,1A电感,高达30 VDC
    • 远程复位 :115 VAC或24 VDC(指定)
    • 运输重量 :17磅8盎司。 (7.9公斤)
    • 运输尺寸 :12 x 12 x 10英寸(305 x 305 x 254毫米)



VS2系列机械式震动振动控制开关产品介绍:

* 设计用于3个平面的震动与振动的检测
* 可以满量程的调节震动与振动控制值
* 具备磁性闩锁功能
* 具备手动或电子复位功能
* 安装都非常简单 安装后无需维护

描述
VS2系列的震动与振动开关可以灵敏的切断发动机或电机等机械设备的电源,该开关用磁性闩锁栓保证自己准确无误的操作。该开关具备防爆的可选功能,用于危险环境的安装和使用。

应用
该开关主要用于发动机、泵、压缩机、热交换器和输送单元的震动/振动保护。同时VS2系列的震动/振动开关可以广泛应用与需要震动/振动保护的任何场所。该开关充足而灵敏的调节范围可以满足每一类型的应用。

说明
VS2和VS2C系列
使用环境:可用于3R级环境,不能用于危险需要防爆的环境。
VS2:基本安装
VS2C:C型支架安装,包括2芯电缆(13.7m)和5个支架。
电气连接:SPDT(单刀双掷)连接、5A @480VAC
调节范围:0-7G's 0-100HZ/0.100in

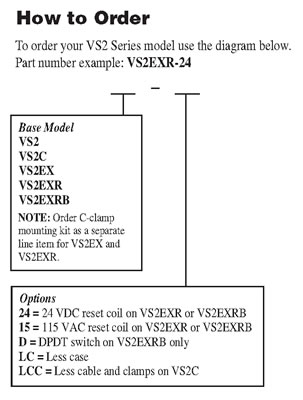

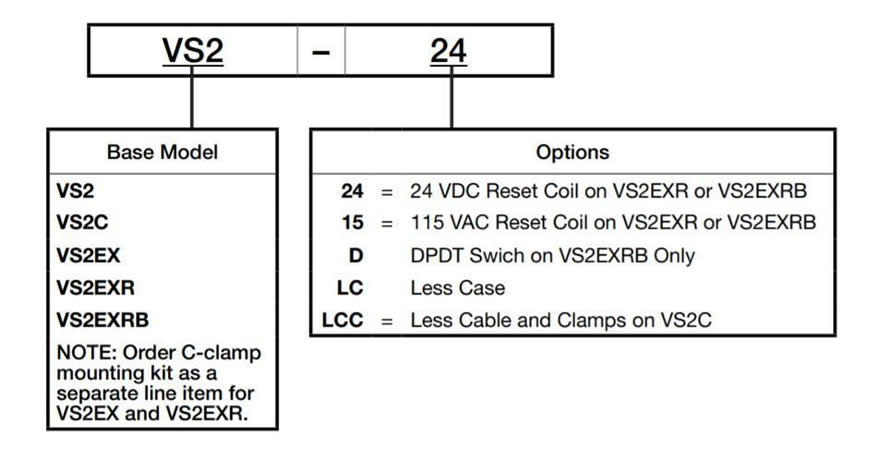

Part No. Model Description
20700042 VS2 震动开关 Shock/Vibration Switch
20000030 VS2-LC 震动开关(无外壳)
20700045 VS2C 震动开关
20700046 VS2C-LCC 震动开关
20700049 VS2EX 震动开关
20010091 VS2EX-LC 震动开关(无外壳)
20700053 VS2EXR-15 震动开关
20700056 VS2EXR-24 震动开关
20000263 VS2EXR-24-LC 震动开关(无外壳)
20700057 VS2EXRB-15 震动开关
20700059 VS2EXRB-15-D 震动开关
20000264 VS2EXRB-15-D-LC 震动开关(无外壳)
20700058 VS2EXRB-24 震动开关
20700061 VS2EXRB-24-D 震动开关
20000261 VS2C-1电缆夹,带硬件 夹具和五金套件

所有配置可能都不可用。 致电您的销售代表或创新控制以获取更多信息。 有关维修部件,请参阅销售公告。





基本操作
复位按钮置于正常位置时,当有震动/振动发生时,永磁铁的摆动可以使触点闭合,然后切断设备的运行。

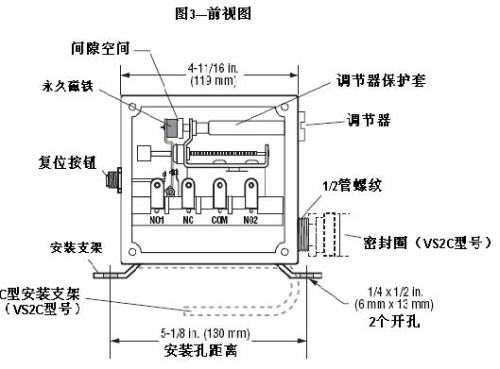

VS2与VS2C系列的安装与连接
VS2与VS2C系列的震动/振动开关设计用于非危险不要求防爆的环境。该开关具备单刀双掷连接,用于实现切断或报警功能。同时有一个灵敏的调节器安装在开关的旁边。


VS2 Series switches are shock-sensitive mechanisms for shutdown of engine or electric motor powered equipment. It is designed to detect shock/vibration in three planes of motion. These fully adjustable switches use a magnetic latch to ensure reliable operation. Explosion-proof EX models for hazardous locations are available. Ideal for use on engines, pumps, compressors, heat exchangers and pumping units, the VS2 Series can be used where shut-down protection from damaging shock/vibration is desired. Switches are field adjustable to the sensitivity required in each application.

Basic Operation

Pushing the reset button moves the tripping latch into a magnetically held position. A shock/vibration will move the magnet beyond this holding position, thus freeing the spring loaded tripping latch to transfer the contacts and shut down the machinery (see dimensional diagrams or visual representation of parts).

Remote Reset Operation (VS2EXR and VS2EXRB)

The remote reset option includes a built-in electric solenoid which allows reset of tripped unit from a remote location. Available for 115 VAC or 24 VDC.

Specifications

  • Normal Operating Temperature: -40° to 185°F (-40° to 85°C); For UL and CSA applications, applicable temperature specification is de-rated to -40° to 140°F (-40° to 60°C)
  • VS2 and VS2C
  • Case : Environmental Protection: Ingress protected to IP54 (when mounted on a horizontal surface with drain holes down). Suitable for non-hazardous areas. VS2C: C-clamp mount, includes 45 ft. (13.7 m) 2-conductor cable and 5 cable clamps
  • Contacts : SPDT-double make leaf contacts, 3A @ 240 VAC; 10A @120 VAC; 10A @ 32 VDC
  • Shipping Weight : VS2: 2 lb. 8 oz. (1.1 kg); VS2C: 7 lb (3.2 kg)
  • Shipping Dimensions : VS2: 8-1/4 x 9-1/4 x 5 in. (210 x 235 x 127 mm); VS2C: 12 x 7 x 5-1/2 in. (305 x 178 x 140 mm)
  • VS2EX
  • Case : Base mount, explosion-proof aluminum alloy housing; meets IP54 specifications; Class I, Division 1, Groups C & D; UL and CSA listed
  • Certification : CSA, UL
  • Snap switches : 2-SPDT snap switches; 5A @ 480 VAC; 2A resistive, 1A inductive, up to 30 VDC
  • Shipping Weight : 4 lb. 8 oz. (2 kg)
  • Shipping Dimensions : 8-1/4 x 9-1/4 x 5 in. (210 x 235 x 127 mm)
  • VS2EXR
  • Case : Same as VS2EX
  • Certification : CSA, UL
  • Snap switch : 1-SPDT snap switch and reset coil; 5A @ 480 VAC; 2A resistive, 1A inductive, up to 30 VDC
  • Remote Reset : 115 VAC or 24 VDC (specify)
  • Shipping Weight : 5 lb. 8 oz. (2.2 kg)
  • Shipping Dimensions : 8-1/4 x 9-1/4 x 5 in. (210 x 235 x 127 mm)
  • VS2EXRB
  • Case : Explosion-proof aluminum alloy housing; designed to meet Class I, Division 1, Group B hazardous areas
  • Certification : No third-party certification
  • Snap switch : 1-SPDT snap switch with reset coil (option available for 2-SPDT switches); 5A @ 480 VAC; 2A resistive, 1A inductive, up to 30 VDC
  • Remote Reset : 115 VAC or 24 VDC (specify)
  • Shipping Weight : 17 lb. 8 oz. (7.9 kg)
  • Shipping Dimensions : 12 x 12 x 10 in. (305 x 305 x 254 mm)



- For more information about this product, you can download the related literature here:
