MURPHY VS94 Shock and Vibration Control Switch
IP66 机械式防风雨型震动控制开关
VS94机械式震动振动控制开关产品介绍
VS94 产品系列是一套电动机械装置 , 它保护设备不受撞击和震动带来的损坏 . 它的机械感应结构可以探测到过度的撞击和震动 , 在对机器造成损害前关闭机器 . 产品内部有一套触片通过磁控处于锁闭状态 , 撞击或震动对锁臂施加力量推动锁臂离开磁性锁 , 从而触发触片跳开 . 调整磁体与锁臂之间的空隙可以控制装置敏感度的高低。
VS94 的控制箱体材质为符合 NEMA 4/4X 标准的聚酯玻璃纤维 , 安装方式为底部基架安装 . 适用于所有非危险区域 . VS94 产品系列的额定电压可达 480V. 防风雨型振动开关VS94，防护等级为IP66，振动频率0-100HZ(可调），工作环境温度-40 ~ +60度。
MURPHY IP66 VS94机械式震动振动控制开关PDF技术资料 - 中文
MURPHY VS94 Model Shock and Vibration Switch - 英文
VS94 型特点:
 控制箱符合 NEMA 4X/IP66 标准 (CSA 4 & 12 类型 ) IP66防护等级，在工业环境中经久耐用，运行稳定可靠
保护你的设备免受过度撞击或震动带来的损坏
准确调整至要求的敏感度
手动复位。远传控制复位功能 ( 可选 )
设备启动时带时间延迟的超驰触发功能 ( 可选 )
空间加热器 , 以防止水气在箱体内凝结 ( 可选 )
开关: 双路单刀双掷开关触点形式 ; 5A(480V交流电源);2A组抗性,1A电感性(30V直流电源)
安装都非常简单 安装后无需维护
- Electromechanical Design
- Detects Shock or Vibration in Three Planes of Motion
- NEMA 4/4X (CSA types 4 and 12) Weatherproof Enclosure
- Reliable Magnetic Latch Feature
- Micro Fine, Easy-to-Adjust Sensitivity Adjustment
- Manual Reset (Standard)
- Remote Reset (Optional)
- Adjustable Start-up Time Delay (Optional)
- Space Heater Circuit to Prevent Housing Moisture Condensation (Optional)
- Two versatile SPDT snap-switches rated up to 480 VAC
适用对象
VS94 适用的对象包括那些遇到过度撞击 / 震动会损坏的固定机械设备 . 比如 :
* 冷却风机
* 发动机
* 油井用泵
* 压缩机
* 泵
* 旋转式或往复式设备
功能
* 电动机械设置
* 三维探测撞击或震动
* 符合 NEMA 4/4X(CSA 4 &12 类型 ) 的防雨保护装置
* 可靠的磁性锁
* 操作方便的敏感度精确调节
* 手动复位功能 ( 标配 )
* 远传复位功能 ( 可选 )
* 启动时代时间延迟的超驰触发功能 ( 可选 )
* 空间电热器 , 防止水气在箱体内凝结 ( 可选 )
* 双路单刀双掷开关 , 电源额定电压可达 480V
可选功能
远传复位功能应用一个内置的电磁螺线圈,可以在远程触发复位功能.可选115V交流或24V直流进行控制.
时间延迟
机器启动时的超驰触发功能.使用一个20匝的电位计,延迟时间可调区域为:5秒至6分30秒.可选115V交流或24V直流进行控制.
空间加热器
该功能可以防止水气在VS94箱体凝结
规格
箱体: 强化聚酯玻璃纤维外壳;符合NEMA 4和4X级要求; 防护等级IP66; CSA 4&12类型认证.
管接: 3/4NPT(布力格螺纹)管道接头连接.
工作温度范围: -40 to 140℉ (-40 to 60 ℃)
弹簧开关: 双路单刀双掷开关; 5A(480V交流电源);2A组抗性,1A电感性(30V直流电源)
敏感度可调范围: 0-7G;0-100HZ/0.100英寸位移.
空间电热器(可选):
选项 工作电流
H15 0.023A(115V交流电源)
H24 0.12A(24V直流电源)
远传复位(可选):
选项 工作电流
R15 0.17A(115V交流电源)
R24 0.36A(24V直流电源)
时间延迟(可选):
选项 工作电流 待机电流
T15 0.360A(115V交流电源) 0.01A(115V交流电源)
T24 1.15A(24V直流电源) 0.01A(24V直流电源)
时间延迟/远传复位: 可控20匝电位计,延迟时间可调区域为: 5秒至6分30秒。
说明：CSA及UL认证均以480V交流电源为额定值。
Part Number |
Model |
Description |
20700063 |
VS94 |
No remote coil |
20700073 |
VS94-T15 |
115 VAC time delay/remote reset |
20700066 |
VS94-H15-T15 |
115 VAC space heater + 115 VAC time delay/remote reset |
- 外壳： 聚酯玻璃纤维增??强； NEMA 4X 型； IP66； CSA 类型 4 和 12。
- 导管接头： 3/4 NPT 导管接头连接。
- 正常工作环境温度： 0 至 140°F（-18 至 60°C）。
- 快动开关： 2-SPDT快动开关； 5A @ 480 VAC； 2A 电阻，1A 电感，高达 30 VDC。
- 范围调整： 0 - 7 G's； 0 - 100 Hz /0.100 英寸位移。
- 空间加热器（可选）： 0.023 A @ 115 VAC
- 延时（可选）： 0.360 A @ 115 VAC，0.01 A @ 115 VAC
- 延时/远程复位： 可调 20 圈电位器，从 5 秒到 6-1/2 分钟（大约每圈 15 秒）。
- 运输重量： 4.35 磅（2 公斤）
- 运输尺寸： 9 x 8 x 4-11/16 英寸（229 x 203 x 119 毫米）
VS94 Series is an electro-mechanical device designed to protect equipment from damaging shock or vibration. This sensitive mechanism can detect excessive shock or vibration and shut down the equipment before further damage occurs. A set of contacts is held in a latched position through a magnetic latch mechanism. As the level of shock or vibration increases, an inertia mass exerts force against the latch arm and forces it away from the magnetic latch causing the latch arm to separate and to operate the contacts. Sensitivity is obtained by adjusting the amount of air gap between the magnet and latch arm plate.
The VS94 Series is housed in a NEMA 4/4X glass-filled polyester enclosure and has a base mount. It is for applications in non-hazardous locations.

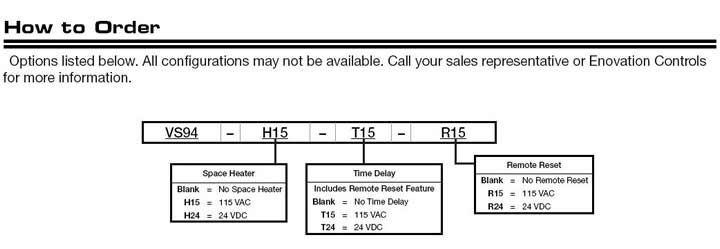

VS94 models are rated up to 480 VAC. (See How to Order for models and options available.)
Applications for the VS94 include all stationary types of machinery or equipment where excessive shock/vibration can be damaging or poses a threat to normal operations in:
- Cooling fans
- Pump jacks
- Pumps
- Engines
- Compressors
- Rotating and Reciprocating Machinery
Options
Remote Reset
This option of the VS94 includes a built-in electric solenoid which allows reset of tripped unit from a remote location. Available for 115 VAC or 24 VDC.
Time Delay
Overrides trip operation on start-up. The time delay option is field-adjustable from 5 seconds up to 100 seconds with an easy-to-adjust 20-turn potentiometer. Available for 115 VAC or 24 VDC.
Space Heater
This optional circuit prevents moisture condensation inside the VS94 housing.
Case: Polyester fiberglass reinforced; NEMA type 4X; IP66; CSA
types 4 and 12
Conduit Fitting: 3/4 NPT conduit fitting connection
Normal Operating Ambient Temperature: 0° to 140°F (-18° to
60°C)
Snap-switches: 2-SPDT snap acting switches; 5A @ 480 VAC; 2A
resistive, 1A inductive, up to 30 VDC
Range adjustment: 0 - 7 Gs; 0 - 100 Hz /0.100 in. displacement
Space Heater (optional):
Option Operating Current
H15 .023 A @ 115 VAC
H24 .12 A @ 24 VDC
Remote Reset (optional):
Option Operating Current
R15 .17 A @ 115 VAC
R24 .36 A @ 24 VDC
Time Delay (optional):
Option Operating Current Standby Current
T15 .360 A @ 115 VAC .01 A @ 115 VAC
T24 1.15 A @ 24 VDC .01 A @ 24 VDC
Time Delay/Remote Reset: Adjustable 20-turn potentiometer from
5 seconds to 6-1/2 minutes (15 seconds per turn approximately)
Shipping Weight: 4.35 lb. (2 kg)
Shipping Dimensions: 9 x 8 x 4-11/16 in. (229 x 203 x 119 mm)
Specifications
- Case: Polyester fiberglass reinforced; NEMA type 4X; IP66; CSA types 4 and 12.
- Conduit Fitting: 3/4 NPT conduit fitting connection.
- Normal Operating Ambient Temperature: 0 to 140°F (-18 to 60°C).
- Snap-switches: 2-SPDT snap acting switches; 5A @ 480 VAC; 2A resistive, 1A inductive, up to 30 VDC.
- Range adjustment: 0 - 7 G's; 0 - 100 Hz /0.100 in. displacement.
- Space Heater (optional): H15 (.023 A @ 115 VAC); H24 (.12 A @ 24 VDC)
- Remote Reset (optional): R15 (.17 A @ 115 VAC); R24 (.36 A @ 24 VDC)
- Time Delay (optional): T15 (.360 A @ 115 VAC, .01 A @ 115 VAC); T24 (1.15 A @ 24 VDC, .01 A @ 24 VDC)
- Time Delay/Remote Reset: Adjustable 20-turn potentiometer from 5 seconds to 6-1/2 minutes (15 seconds per turn approximately).
- Shipping Weight: 4.35 lb. ( 2 kg.)
- Shipping Dimensions: 9 x 8 x 4-11/16 in. (229 x 203 x 119 mm)
For more information about this product, you can download the related literature here:

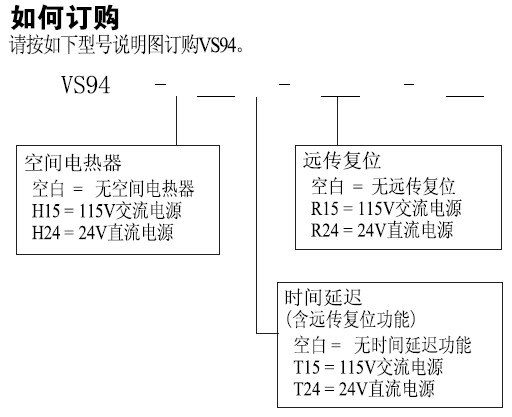

VS94如何订购 - 请按如下型号说明如订购VS94
