FW Murphy TTD 系列故障警报器
TTD 系列故障警报器说明
是用于保护发动机、压缩机及其相关设备的电子式故障报警器和控制系统。TTD 可接受48 个常开和/或
常闭输入。每个输入均可设置为“停机”或“警报”。任何输入都可被两个内部计时器的其中一个锁定或被配置为有条件停机、紧急停机或忽略。此报警器在可设置的延迟后提供燃料阀关闭和点火器接地功能。
TTD系列可配置的故障报警器
TTD产品是一种固态故障报警器和关闭控制系统,旨在保护发动机,泵,压缩机和相关设备。
- 发动机驱动泵和压缩机的报警和关闭控制系统
- 监控器48,可用户配置,传感器输入从N.O。和/或不定期通知传感器
- 可选择波特率最高为38400的串行通信端口
- 第一级,第1及第2组,B、C及D组
TTD系列可配置的故障报警器
TTD Series Configurable Fault Annunciator
存入TTD非易失性内存参数：
● 运行小时数/计时器读数
● 含相关运行小时数的前10 次停机
● 含相关运行小时数的前4 次报警
● 预润滑和后润滑功能
可选功能：
● 预润滑和后润滑和后润滑功能
● 转速计带有可设置的超速和欠速保护
● 润滑剂无流动检测：可用多达4个开关输入

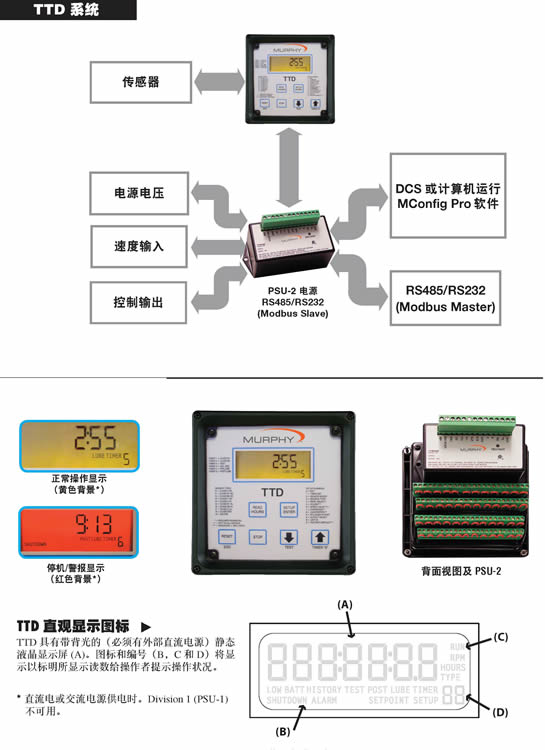

TTD 报警器有两个独立组件：
1. 显示器
显示器显示操作运行和设置数据。设置参数通过键区输入或从MConfig. 软件下载。显示器电源通过直接的Phoenix 连接器连接或通过延长线连至远程电源。显示器包括微处理器、液晶显示器(LCD)、用于设置开关量输入和输入接线盒的薄膜键。
TTD 液晶显示器反映开关量输入的任何故障信息显示发动机速度和运行时间。TTD 型号的其它特性包括：无需停机即可测试输入电路的内置测试模式、预润滑和后润滑计时器、用于在点火器供电的情况下停机后保留故障显示的备份电池。
2.电源和控制输入输出
电源输入和控制输出终端安装在插件电源(PSU-2) 或独立电源(PSU-D2) 上。两种电源都包含RS485/RS232 串行通信端口(MODBUS RTU Slave)， 用于连接微型控制器、计算机、PLC 和/或其他通信与控制系统。串行通信提供读写Modbus 参数的功能及高达 38,400 比特/秒的可选波特率。
所有类型的电源都具备电极反接保护，并可通过10-32 伏直流或90-400 伏直流的电容放电点火器（ 负极接地）供电。可选电源(PSU-D2*) 提供120 伏交流电源/正极接地电容放电点火器电源。PSU-1* 电源用于Division 1 危险区域。TTD 仅需内部电池即可操作，外部直流电源用于通信支持(Modbus Slave) 和提供显示屏背光。
■ 可设置的故障报警器
■ 用于机动泵及压缩机的报警和停机控制系统。
■ 监视 48 个常开和/或常闭用户可设置的开关量输入
■ 使用直观图标让显示和操作更加简单
■ 可选波特率达到38,400 的串行通信端口
■ 多种可选电源：12/24 伏直流或电容放电点火器（负级接地）；
120 伏交流或电容放电点火器（正级接地）。
■ 用于危险区域：CSA Class I, Divisions 1 & 2, Groups B, C, 和 D。
■ 可选的转速计功能：用电容放电点火器或磁性捡拾输入进行超速和欠速保护。
■ 可选的预润滑和后润滑功能。
■ 可选的润滑剂无流动检测：可用多达 4 个开关输入。
■ 所有配置共用一个显示器，减少所需备用件数量。
■ 具有直流电源、电容放电点火器及内部电池的电压监控 |
|
指定型号（参见下图）。基本型号：TTD- XX - X - X -X
列出电源选择，在每个选择之间添加一个破折号 (-)。
* 即将推出的型号以灰色字体显示。
TTD 更换部件和组件
TTD-H (50700597) 显示器PSU-2 (50700596) Div 2 危险区域电源
(50700594) Div 2 危险区域电源带转速表(50700595) Div 2 危险区域电源带预/后润滑L (50700945) Div 2 危险区域电源带无流动检测
PSU-2-T-L PSU-2-T-N PSU-2-L-N PSU-2-T-L-N
备用电池干扰过滤器TTD-H 插头套件PSU-2 插头
(50700593) (50700943) (50700944) (50700942) (00005125) (50000774) (00009741) (00009768)
Div 2 危险区域电源带转速表和预/后润滑Div 2 危险区域电源带转速表和无流动检测Div 2 危险区域电源带预/后润滑和无流动检测Div 2 危险区域电源带转速表，预/后润滑和无流动检测
锂电池，6 伏直流，1300 毫安小时干扰过滤器适用于更换 TTD-H 传感器输入的端子插头（已标记） 适用于更换 PSU-2 电源连接器的插头（已标记）
Order a standard TTD-H display and your choice of power supply features to complete the TTD annunciator order.
Base Model: PSU-2 - X - X -X
Specify model number (see chart below). List your power supply options by placing a dash (–) between each option.
TTD Replacement Parts and Assemblies
TTD-H (50700597) Display head
PSU-2 (50700596) Div 2 Power Supply
PSU-2-T (50700594) Div 2 Power Supply w/ Tach
PSU-2-L (50700595) Div 2 Power Supply w/ Pre/Post Lube
PSU-2-N (50700945) Div 2 Power Supply w/ No-Flow
PSU-2-T-L (50700593) Div 2 Power Supply w/ Tach and Pre/Post Lube
PSU-2-T-N (50700943) Div 2 Power Supply w/ Tach and No-Flow
PSU-2-L-N (50700944) Div 2 Power Supply w/ Pre/Post Lube and No-Flow
PSU-2-T-L-N (50700942) Div 2 Power Supply w/ Tach, Pre/Post Lube, and No-Flow
Backup Battery (00005125) Lithium battery, 6VDC, 1300mAh
Choke (50000774) Ignition Choke Filter
TTD-H Plug Kit (00009741) Printed Replacement Terminal Plugs for TTD-H Sensor Inputs
PSU-2 Plug (00009768) Printed Replacement Plug for PSU-2 Power Connector
TTD模型接受48个通常打开和/或关闭的传感器的传感器输入。48个输入中的每一个都可以配置为只用于关闭或报警。任何输入都可以被两个启动运行的计时器中的一个锁定,或者配置为C类、ESD或忽略。该报警器既可关闭燃料阀门,又可在点火时间延迟后接地。
加入TTD非易失性存储器:
- 运行小时/经过的时间表(以499999小时的时间滚动)
- 最后10次关闭与相关运行小时
- 最后四个警报器及相关的运行时间
- 可选择的MODBUS实时电视台服务器RS232/RS485串行通信
- 可选择的波特率
可选功能:
- 前润滑油/后润滑油计时功能
- 转速计W/超速和低速
- 最多4个近距离开关的润滑器无流检测
与TTD系列,显示头是所有配置的共同点,允许较少的备件需要维护在现场。它的用户可选择模板提供了方便的改造,通过显示键盘选择现有的报警器配置,或从安装了基于Windows的MCONIN的计算机下载。
显示头
显示头显示操作和配置数据。配置参数是通过键盘输入的,或者是从M康菲奇软件下载的。
该显示头将接受数字输入直接在该单元的背面。电源通过直接菲尼克斯连接器提供给显示头。显示头包含微处理器、LCD、用于配置传感器输入的膜键和传感器输入终端块。
TTD液晶显示器从传感器输入的任何故障,显示发动机速度和运行小时/经过时间表。TTD的其他功能是:内置测试模式功能,以检查传感器电路,而不造成故障关闭;预润滑和后润滑计时器;以及内置备用电池,以保留故障显示后,关闭点火电源。
电力供应
电源输入和控制输出终端被安装在插件电源(psu2)上。电源还包括一个RS485/RS232串行通信端口(MODBUSTU服务器),以便与微控制器、PC、PLCS和/或通信和控制系统接口。串行通信提供读写寄存器能力和可选择波特率高达38400。
所有电源模型都是反向极性保护,可由10-32VDC或90-400VDC负地CD点火供电。该TTD报警器是完全可操作的内部电池。外部12-32VDC电源支持通信支持(MODBUS服务器)并打开显示背光灯。
Configurable Fault Annunciator

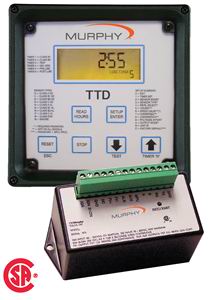

The TTD product is a solid-state fault annunciator and shut-down control system designed to protect engines, pumps, compressors and associated equipment.
- Alarm and shutdown control system for engine-driven pumps and compressors
- Monitors 48, user-configurable, sensor inputs from N.O. and/or N.C. sensors
- Serial communications port with selectable baud rates up to 38,400
- CSA Class I, Divisions 1 & 2, Groups B, C, and D
The TTD model accepts 48 sensor inputs from normally open and/or normally closed sensors. Each of the 48 inputs can be configured for shutdown or alarm only. Any input can be locked out by one of the two start-run timers or configured as Class C, ESD or ignore. The annunciator provides for both closing of a fuel valve and grounding of an ignition after a time delay.
Incorporated in the TTD non-volatile memory:
- Run Hours/Elapsed Time Meter (hours rollover at 499,999)
- Last 10 shutdowns with associated run hours
- Last four alarms with associated run hours
- Selectable Modbus RTU server RS232/RS485 serial communications
- Selectable baud rates
Optional Features:
- Pre/Post lube timed functionality
- Tachometer w/ overspeed and underspeed setpoints and running hours
- Lubricator no-flow detection for up to four proximity switches
With the TTD series, the display head is common to all configurations allowing fewer spare parts required to be maintained in the field. Its user-selectable templates provide ease of retrofit by selecting configuration of existing annunciators via display keypad or download from a computer with Windows-based MConfig? installed.
Display Head
The display head shows operational and configuration data. Configuration parameters are entered via keypad or downloaded from MConfig software.
The display head will accept digital inputs directly on the back of the unit. Power is provided to the display head via a direct Phoenix connector. The display head contains the microprocessor, LCD, membrane keys for configuring the sensors inputs and the sensor input terminal blocks.
The TTD LCD annunciates any fault from the sensor inputs, displays engine speed and run hours/elapsed time meter. Other features for the TTD are: built-in test mode function to check the sensor circuits without causing a fault shutdown; pre-lubrication and post-lubrication timers; and onboard backup battery to retain the fault display after shutdown on ignition-powered units.
Power Supply
The power input and control output terminals are mounted on the plug-in power supply (PSU-2). Power supplies also include an RS485/RS232 serial communication port (Modbus RTU server) to interface with microcontrollers, PCs, PLCs and/or communication and control systems. The serial communication provides read and write register capability and selectable baud rate up to 38,400.
All power supply models are reverse polarity protected and can be powered by 10-32vdc or 90-400vdc negative ground CD ignition. The TTD annunciator is fully operable with the internal battery. The external 12-32vdc power enables communications support (Modbus server) and turns on the display backlight.
|
