美国murphy摩菲CANdrive模块

美国murphy摩菲公司新推出的candrive模块为现代电控发动机提供了一种低成本的解决方案。该模块用于ecu canbus(发动机电控装置can总线)/j1939所发送的数据和电子指示仪表之间的连接。对于j1939兼容的显示和仪表,或者是对于发动机控制的更新、连接附加变送器和磁力采集器,candrive模块是一种非常经济的替代品。

candrive模块有三个输出用来驱动发动机的转速表、油压表和水温表。有各种不同的线路设置可供选择,以使candrive模块与murphy、vdo或datcon或其他的电子仪表兼容。

candrive模块的外形紧凑,适合于面板安装,使用了环氧树脂注灌,使其达到大限度的坚固和与外界的密封。

特点:
1.与sae j1939 canbus发动机数据兼容;
2.驱动标准的电子仪表;
3.可选择与murphy或其他电子仪表兼容;
4.具有发动机故障led显示(可选择)。

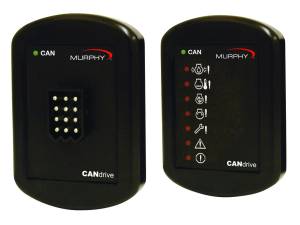

CANdrive CAN 总线 J1939 与电动仪表的连接界面
CANdrive模块-现代电控发动机低成本的解决方案


美国摩菲公司新推出的CANdrive模块为现代电控发动机提供了一种低成本的解决方案。该模块用于ECU Canbus(发动机电控装置CAN总线)/J1939所发送的数据和电子指示仪表之间的连接。对于J1939兼容的显示和仪表,或者是对于发动机控制的更新、连接附加变送器和磁力采集器,CANdrive模块是一种非常经济的替代品。

CANdrive模块有三个输出用来驱动发动机的转速表、油压表和水温表。有各种不同的线路设置可供选择,以使CANdrive模块与Murphy、VDO或DATCON或其他的电子仪表兼容。

CANdrive模块的外形紧凑,适合于面板安装,使用了环氧树脂注灌,使其达到大限度的坚固和与外界的密封。

CANdrive模块特点:

1.与SAE J1939 Canbus发动机数据兼容;
2.驱动标准的电子仪表;
3.可选择与MURPHY或其他电子仪表兼容;
4.具有发动机故障LED显示(可选择)。





•  适用于任何符合 SAE J1939 CAN 总线协议的电控发动机或动力设备

•  可驱动标准的电动仪表

•  与 Murphy 、 VDO 及 Datcon 电动仪表兼容

•  可选发动机故障指示灯功能



作为 MurphyLink a 家族的一员, CANdrive 为电控发动机提供了一种低成本的仪表显示解决方案。它在现代电控发动机的 ECU 和传统电动仪表之间建立起了一个快速连接。 CANdrive 为用户在由机械发动机向电控发动机转型的过程中提供了极大的方便。无需更换仪表盘或添加传感器,用户即可充分利用电控发动机所提供的信息。

CANdrive 有三个输出,用来驱动传统的转速表、机油压力表和冷却液温度表。同时,它有各种不同的线路设置可供选择,可与 12V 或 24V 系统相连,驱动 Murphy 、 VDO 或 Datcon 的电动仪表。

CANdrive 的外壳紧凑、适合于面板安装,使用了环氧树脂灌注,使其达到大限度的耐用性和密封度。使用标准的 12 针车用连接器进行 输入和输出 连接。

如何订购

零件号 产品型号 / 描述

78-70-0363, CDV 100F , CA N 总线 J1939 与电动仪表连接界面。 1 个 CAN 状态 LED 指示灯,

连接器朝前。包含 CDV-PW-30 线束 。

78-70-0364, CDV300R , CAN 总线 J1939 与电动仪表连接界面。 8 个状态 / 故障 LED 指示灯,

连接器朝后。包含 CDVG 密封垫圈和 CDV-PW-30 线束 。

78-00-0437, CDV-PW-30 , CANdrive 电源及 CAN 总线线束。长度: 30 英寸( 0.762 米 ),

包含在 CDV 100F 和 CDV300R 中。



常用连接方式


产品规格

电源:

工作电压 (用户通过开关 S5 来进行设置)

•  12V ( S5 向上) 7 ~ 16V 直流电

•  24V ( S5 向下) 19 ~ 30V 直流电

工作电流:

•  CDV10 0 : 25mA

•  CDV300 : 50mA ( 2 个 LED 灯亮时)

输入:

CAN 总线: SAE J1939 协议;输入端有一个 120 Ω 的终端电阻,如需拆除,请对开关 S4 进行设置。

输出:

油压 / 冷却液温度: 通过开关设置可选择所驱动的电动仪表品牌: Murphy 、 VDO 或 Datcon 。

转速表: 直流脉冲;在 1500 RPM 时,约 121Hz 。

产品尺寸(宽 x 高 x 深):

•  外壳尺寸: 2.7 x 3.8 x 0.9 英寸 ( 68 x 96 x 22 毫米 ) 插上连接器后深为 2 英寸 ( 50 毫米 )

重量: 约 0.18 磅 ( 80 克 )

环境密封:
CDV 100F : IP60
CDV300R :带密封圈,正面密封等级可达 IP65

工作环境温度: - 40 ~ +85 ° C ( - 40 ~ +185 ° F )

可兼容的电动仪表

输出 可兼容仪表



转速 Murphy ATA 系列转速表

Murphy ATHA 系列转速 / 小时表



机油压力 Murphy EG21P 系列电动压力表

Murphy EGS21P 系列继电式电动压力表

VDO 0 ~ 5 Bar 或 0 ~ 10 Bar 电动压力表

Datcon 0 ~ 7 Bar 或 0 ~ 10 Bar 电动压力表



冷却液温度 Murphy EG21T 系列电动温度表

Murphy EGS21T 系列继电式电动温度表

VDO 电动温度表

Datcon 电动温度表
