TC、RTD 和 RTDT 系列温度传感器和仪器
TC, RTD and RTDT Series Temperature Sensors & Instruments
Enovation Controls 提供各种高度可靠的热电偶和 RTD（电阻温度检测器）组件以及 4-20 mA 直流输出 RTD 变送器。 它们的创新功能包括一个 304 不锈钢热套管，可为弹簧加载元件提供保护。 铸铝连接头符合 NEMA 4 要求，包括安装在陶瓷滑石上的 RTD 变送器或热电偶/RTD 接线端子，额定 NEC 2 类。 完整组件提供 2-1/2、4-1/2 或 7-1/2 英寸（63、114 或 191 毫米）热套管插入长度。 RTDT 的电源电压必须在 13-40 VDC 范围内。 图表选项卡上的图表显示了给定负载电阻 (RL) 所需的最小电源电压 (VDC)。
带热套管
的热电偶组件 有 J 或 K 型可供选择，热电偶组件在 304 不锈钢弹簧加载护套中具有未接地元件。 有关产品兼容性，请参见下一页（可提供替换零件和热电偶延长线）。
带有热套管的 RTD 组件
电阻温度检测器 (RTD) 组件提供 100 欧姆铂元件、3 线引线和弹簧加载的 316L 不锈钢元件护套。
带有热套管
RTDT 组件的 RTD 变送器 组件传输过程变量温度。 RTDT 可作为温度传感器组件的一部分或作为独立单元使用，接受 2 线或 3 线、100 欧姆 RTD。 RTD 发射器由回路供电。 它们具有线性化 4-20 mA 直流输出并具有反极性保护。
规格：
热套管：304 不锈钢； 最大 7000 psi (48.2 MPa) [482 bar] @ 70°F
- 连接头：铸铝； 最高 400°F (204°C) 工作温度
- 热电偶：不接地，氧化镁 (MgO) 绝缘，纯度 96%； 304 SS（不锈钢）元素护套
- J 型工作温度：最高 900°F (482°C)
- K 型工作温度：最大 1800°F (982°C)
- RTD：100 ohm @ 0°C 铂元件； 3线； 最高 400 °F； 0.00385 温度系数； 316L不锈钢元件护套
- RTD 变送器：100 ohms Platinum RTD； 最高 400°F； 范围：0° 至 400°F 和 -60° 至 140°F。 线性化 4-20 mA 直流输出。 回路供电通常为 24 VDC，使用回路电阻图时为 13-40 VDC。 用于 100 ohms 铂 RTD 元件，温度为 0.00385。 系数
- 热电偶精度 (J/K)：0.5%
- RTD 精度：±0.12%
- RTD 变送器精度：±0.1%
- 接线端子：陶瓷滑石； 热电偶有： 4 个端子； RTD：6 个端子。 28 至 14 AWG 电线尺寸，（8-32 SS 螺丝）
- 运输重量（按插入长度列出）：
- 2-1/2 英寸（63 毫米）型号：2 磅（0.907 千克）
- 4-1/2 英寸（114 毫米）型号：2 磅 8 盎司。 (1.24 公斤)
- 7-1/2 英寸（191 毫米）型号：3 磅 6 盎司。 (1.67 公斤)
- 运输尺寸（按插入长度列出）：
- 2-1/2 和 4-1/2 英寸（63 和 114 毫米）型号： 12 x 7 x 5-1/2 英寸（305 x 178 x 140 毫米）
- 7-1/2 英寸（191 毫米）型号： 16 x 11 x 5-1/2 英寸（406 x 280 x 144 毫米）
- 可选热电偶延长线：（ 单独出售）
- 单个导体绝缘：挤压 PFA
- 双导体绝缘：绞合； 整体挤压 PFA
- 温度等级：连续 -450° 至 500°F（-267° 至 260°C）
- 耐磨性：好
- 耐湿性：优秀
- 屏蔽：金属屏蔽
- 规格：20 AWG (0.5 mm2)
- 欧姆每双脚 J 型：0.357
- K型每双脚欧姆：0.586
有关该产品的更多信息，您可以在此处下载相关文献：
Enovation Controls offers a variety of highly reliable thermocouple and RTD (Resistance Temperature Detector) assemblies and 4-20 mA DC output RTD transmitters.
- 304 不锈钢热套管保护
- 与 Digital Swichgage兼容
- “J”型或“K”型不接地热电偶
- 100 欧姆、3 线 RTD 组件
- 4-20 mA 直流输出 RTD 变送器
-
304 Stainless Steel Thermowell Protection
-
Compatible with Digital Swichgage?
-
Types “J” or “K” Ungrounded Thermocouples
-
100 Ohm, 3-Wire RTD Assemblies
-
4-20 mA DC Output RTD Transmitters
Their innovative features include a 304 stainless steel thermowell that provides protection to the spring-loaded element.
The cast aluminum connecting head meets NEMA 4 requirements and includes an RTD transmitter or a thermocouple/ RTD terminal block mounted on ceramic Steatite and rated NEC Class 2.

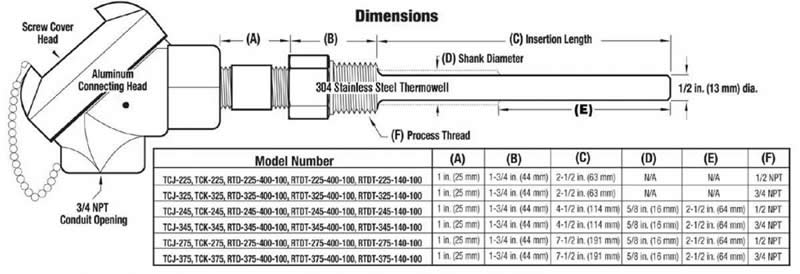

The complete assemblies are offered in 2-1/2, 4-1/2 or 7-1/2 in. (63, 114 or 191 mm) thermowell insertion lengths.
The supply voltage for RTDT must be within 13-40 VDC. The graph on the diagrams tab shows the minimum supply voltage (VDC) required for a given load resistance (RL).

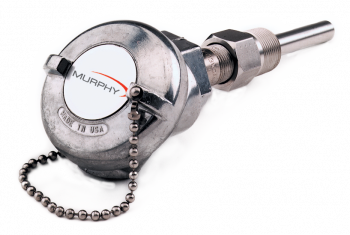

Thermocouple Assemblies with Thermowell
Available in types J or K, the thermocouple assemblies have ungrounded elements in a 304 stainless steel spring-loaded sheath. For product compatibility see next page (replacement parts and thermocouple extension wire are available).
RTD Assemblies with Thermowell
Resistance temperature detector (RTD) assemblies are available with a 100 ohm platinum element, 3-wire leads and spring-loaded 316L stainless steel element sheath.
RTD Transmitter Assemblies with Thermowell
RTDT assemblies transmit process variable temperatures. Available as part of the temperature sensor assemblies or as separate units, the RTDTs accept 2- or 3-wire, 100 ohm RTDs. The RTD transmitters are loop powered. They feature linearized 4-20 mA DC outputs and have reversed polarity protection.
Specifications:
Thermowell: 304 SS; 7000 psi (48.2 MPa) [482 bar] max. @ 70°F
- Connecting Head: Cast Aluminum; 400°F (204°C) max. operating temp
- Thermocouple: Ungrounded, Magnesium Oxide (MgO) insulated 96% purity; element sheath of 304 SS (stainless steel)
- Type J operating temp.: 900°F (482°C) max
- Type K operating temp.: 1800°F (982°C) max
- RTD: 100 ohm @ 0°C Platinum element; 3-wire; 400 °F maximum; 0.00385 temperature coefficient; 316L stainless steel element sheath
- RTD Transmitter: 100 ohms Platinum RTD; 400°F maximum; Ranges: 0° to 400°F and -60° to 140°F. Linearized 4-20 mA DC output. Loop powered typically 24 VDC, when using the Loop Resistance Graph, 13-40 VDC. For use with 100 ohms Platinum RTD elements, 0.00385 temp. coefficient
- Thermocouple Accuracy (J/K): 0.5%
- RTD Accuracy: ±0.12%
- RTD Transmitter Accuracy: ±0.1%
- Terminal block: Ceramic Steatite; thermocouples have: 4 terminals; RTDs: 6 terminals. 28 to 14 AWG wire size, (8-32 SS screws)
- Shipping Weights (listed by insertion length):
- 2-1/2 in. (63 mm) model: 2 lb. (0.907 kg)
- 4-1/2 in. (114 mm) model: 2 lb. 8oz. (1.24 kg)
- 7-1/2 in. (191 mm) model: 3 lb. 6oz. (1.67 kg)
- Shipping Dimensions (listed by insertion length):
- 2-1/2 and 4-1/2 in (63 and 114 mm) models: 12 x 7 x 5-1/2 in. (305 x 178 x 140 mm)
- 7-1/2 in. (191 mm) models: 16 x 11 x 5-1/2 in. (406 x 280 x 144 mm)
- Optional Thermocouple Extension Wire: (Sold separately)
- Individual Conductor Insulation: Extruded PFA
- Duplex Conductor Insulation: Twisted; Extruded PFA Overall
- Temperature Rating: Continuous -450° to 500°F (-267° to 260°C)
- Abrasion Resistance: Good
- Moisture Resistance: Excellent
- Shielding: Metallic Shield
- Gage: 20 AWG (0.5 mm2)
- Ohms per Double Foot Type J: 0.357
- Ohms per Double Foot Type K: 0.586
Enovation Controls 提供各种高度可靠的热电偶和 RTD（电阻温度检测器）组件以及 4-20 mA 直流输出 RTD 变送器。它们的创新功能包括一个 304 不锈钢热套管，可为弹簧加载元件提供保护。铸铝连接头符合 NEMA 4 要求，包括一个 RTD 变送器或一个热电偶/RTD 接线端子，安装在陶瓷滑石上，额定 NEC 2 级。完整组件提供 2-1/2、4-1/2 或 7 -1/2 英寸（63、114 或 191 毫米）热套管插入长度。
带热套管
的热电偶组件 有 J 或 K 型可供选择，热电偶组件在 304 不锈钢弹簧加载护套中具有未接地元件。 有关产品兼容性，请参见下一页（可提供替换零件和热电偶延长线）。
带有热套管的 RTD 组件
电阻温度检测器 (RTD) 组件提供 100 欧姆铂元件、3 线引线和弹簧加载的 316L 不锈钢元件护套。
带有热套管
RTDT 组件的 RTD 变送器 组件传输过程变量温度。 RTDT 可作为温度传感器组件的一部分或作为单独的单元使用，接受 2 线或 3 线、100 欧姆 RTD。 RTD 发射器由回路供电。 它们具有线性化 4-20 mA 直流输出并具有反极性保护。
型号 型号和说明 笔记
| 热电偶组件（包括热电偶套管） |
| TCJ-225 |
J 型地下热电偶，1/2 NPT |
2-1/2 英寸（63 毫米）插入长度 |
| TCK-225 |
K 型地下热电偶，1/2 NPT |
| TCJ-325 |
J 型地下热电偶，3/4 NPT |
| TCK-325 |
K 型地下热电偶，3/4 NPT |
| TCJ-245 |
J 型地下热电偶，1/2 NPT |
4-1/2 英寸（114 毫米）插入长度 |
| TCK-245 |
K 型地下热电偶，1/2 NPT |
| TCJ-345 |
J 型地下热电偶，3/4 NPT |
| TCK-345 |
K 型地下热电偶，3/4 NPT |
| TCJ-275 |
J 型地下热电偶，1/2 NPT |
7-1/2 英寸（191 毫米）插入长度 |
| TCK-275 |
K 型地下热电偶，1/2 NPT |
| TCJ-375 |
J 型地下热电偶，3/4 NPT |
| TCK-375 |
K 型地下热电偶，3/4 NPT |
| RTD 组件（包括热电偶套管） |
| RTD-225-400-100 |
100 ohm Pt RTD 400°F (204°C) 最大，1/2 NPT |
2-1/2 英寸（63 毫米）插入长度 |
| RTD-325-400-100 |
100 ohm Pt RTD 最大 400°F (204°C)，3/4 NPT |
| RTD-245-400-100 |
100 ohm Pt RTD 400°F (204°C) 最大，1/2 NPT |
4-1/2 英寸（114 毫米）插入长度 |
| RTD-345-400-100 |
100 ohm Pt RTD 最大 400°F (204°C)，3/4 NPT |
| RTD-275-400-100 |
100 ohm Pt RTD 400°F (204°C) 最大，1/2 NPT |
7-1/2 英寸（191 毫米）插入长度 |
| RTD-375-400-100 |
100 ohm Pt RTD 最大 400°F (204°C)，3/4 NPT |
| RTD 变送器组件（包括热电偶套管） |
| RTDT-225-400-100 |
100 ohm Pt 4-20 mA RTD 变送器，1/2 NPT，0-400°F (-17.8-204°C) |
2-1/2 英寸（63 毫米）插入长度 |
| RTDT-225-140-100 |
100 ohm Pt 4-20 mA RTD 变送器，1/2 NPT，-60-140°F (-51.1-60°C) |
| RTDT-325-400-100 |
100 ohm Pt 4-20 mA RTD 变送器，3/4 NPT，0-400°F (-17.8-204°C) |
| RTDT-325-140-100 |
100 ohm Pt 4-20 mA RTD 变送器，3/4 NPT，-60-140°F (-51.1-60°C) |
| RTDT-245-400-100 |
100 ohm Pt 4-20 mA RTD 变送器，1/2 NPT，0-400°F (-17.8-204°C) |
4-1/2 英寸（114 毫米）插入长度 |
| RTDT-245-140-100 |
100 ohm Pt 4-20 mA RTD 变送器，1/2 NPT，-60-140°F (-51.1-60°C) |
| RTDT-345-400-100 |
100 ohm Pt 4-20 mA RTD 变送器，3/4 NPT，0-400°F (-17.8-204°C) |
| RTDT-345-140-100 |
100 ohm Pt 4-20 mA RTD 变送器，3/4 NPT，-60-140°F (-51.1-60°C) |
| RTDT-275-400-100 |
100 ohm Pt 4-20 mA RTD 变送器，1/2 NPT，0-400°F (-17.8-204°C) |
7-1/2 英寸（191 毫米）插入长度 |
| RTDT-275-140-100 |
100 ohm Pt 4-20 mA RTD 变送器，1/2 NPT，-60-140°F (-51.1-60°C) |
| RTDT-375-400-100 |
100 ohm Pt 4-20 mA RTD 变送器，3/4 NPT，0-400°F (-17.8-204°C) |
| RTDT-375-140-100 |
100 ohm Pt 4-20 mA RTD 变送器，3/4 NPT，-60-140°F (-51.1-60°C) |
| 更换零件（单独订购） |
| 查 |
带热电偶接线端子的铸铝头 |
|
| TCJE-25 |
J 型元件仅用于 2-1/2 in 孔* |
所有元素都是弹簧加载的 |
| TCKE-25 |
K 型元件仅用于 2-1/2 in 孔* |
| TCJE-45 |
J 型元件仅用于 4-1/2 in 孔* |
| TCKE-45 |
K 型元件仅用于 4-1/2 in 孔* |
| TCJE-75 |
J 型元件仅用于 7-1/2 in 孔* |
| TCKE-75 |
K 型元件仅用于 7-1/2 in 孔* |
| PTW-225 |
1/2 NTP x 2-1/2 英寸热套管 |
|
| PTW-325 |
3/4 NTP x 2-1/2 英寸热套管 |
|
| PTW-245 |
1/2 NTP x 4-1/2 英寸热套管 |
|
| PTW-345 |
3/4 NTP x 4-1/2 英寸热套管 |
|
| PTW-275 |
1/2 NTP x 7-1/2 英寸热套管 |
|
| PTW-375 |
3/4 NTP x 7-1/2 英寸热套管 |
|
| RTDE-25 |
100 ohm Pt RTD 元件仅用于 2-1/2 in. 孔 |
所有元素都是弹簧加载的 |
| RTDE-45 |
100 ohm Pt RTD 元件仅适用于 4-1/2 in. 孔 |
| RTDE-75 |
100 ohm Pt RTD 元件仅适用于 7-1/2 in. 孔 |
| RTDTX-400-100 |
100 ohm Pt RTD 变送器，仅 0-400°F (-17.8-204°C) |
| RTDTX-140-100 |
仅 100 ohm Pt RTD 变送器 -60-140°F (-51.1-60°C) |
| 热电偶延长线 |
| 00003271 |
J 型 100 英尺卷 |
|
| 00003272 |
K 型 100 英尺卷 |
