发动机墨菲表应用TIPs上线啦！
发动机墨菲表应用贴士 - 手把手教您熟练操作发动机墨菲表
众所周知，Murphy墨菲表广泛应用在油田设备的发动机上，主要用于电控发动机的参数显示、故障报警和故障代码显示，下面给大家分享墨菲表的常用功能及操作方法~
PowerView PV101 Engine and Diagnostic Display PowerView PV101 display

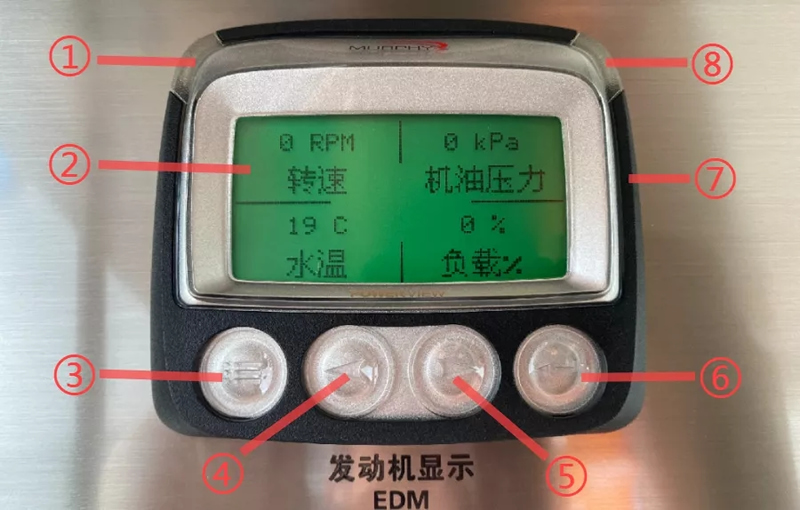

按 键 功 能
①黄色故障报警液晶显示
②显示屏
③菜单键--按下进入菜单或退出菜单屏幕
④左移箭头键--按下此键向左或向下滚动屏幕而选择参数
⑤右移箭头键--按下此键向右或向上滚动屏幕而选择参数
⑥确认键--按下去选择要选的参数
⑦框座
⑧红色停机报警液晶显示
操 作 方 法

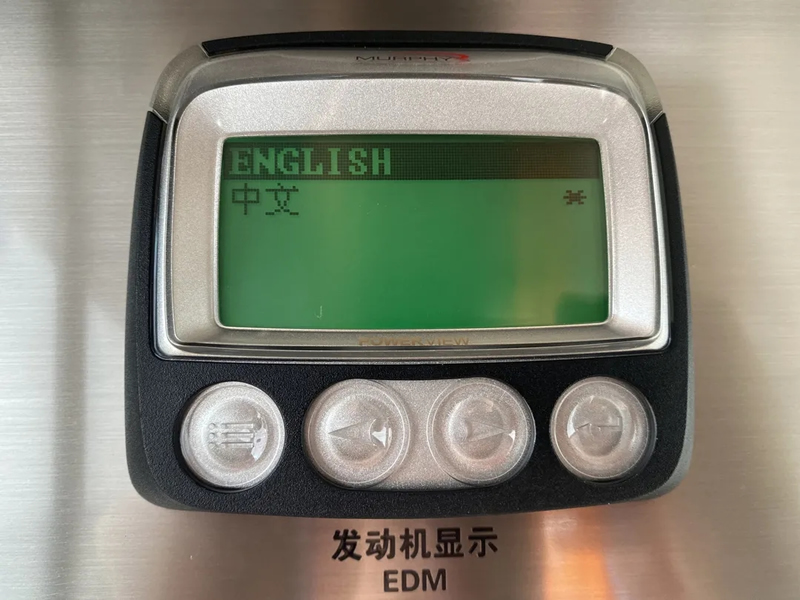

1、语言设置

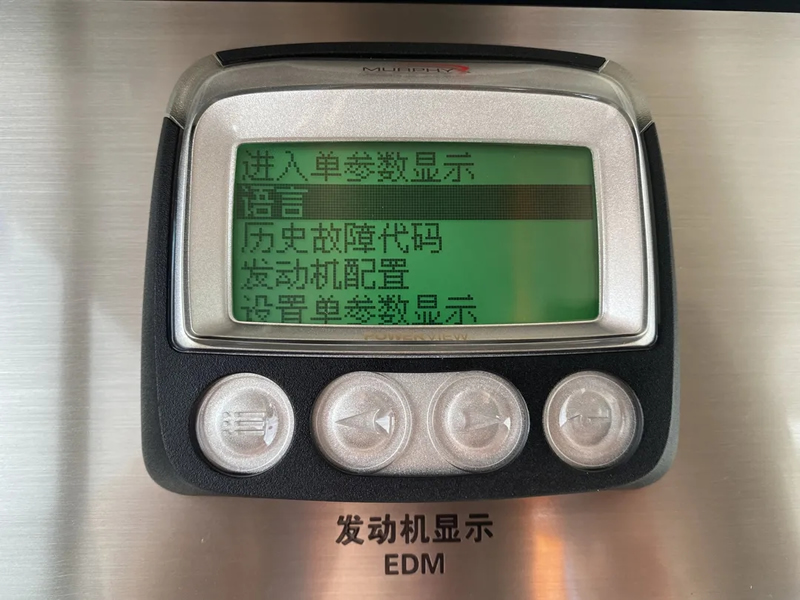

按菜单键进入菜单，使用箭头键选定“语言”，按确认键进入语言设置界面，通过箭头键选择中/英文，按下确认键可以快速切换墨菲表上显示内容的语言。

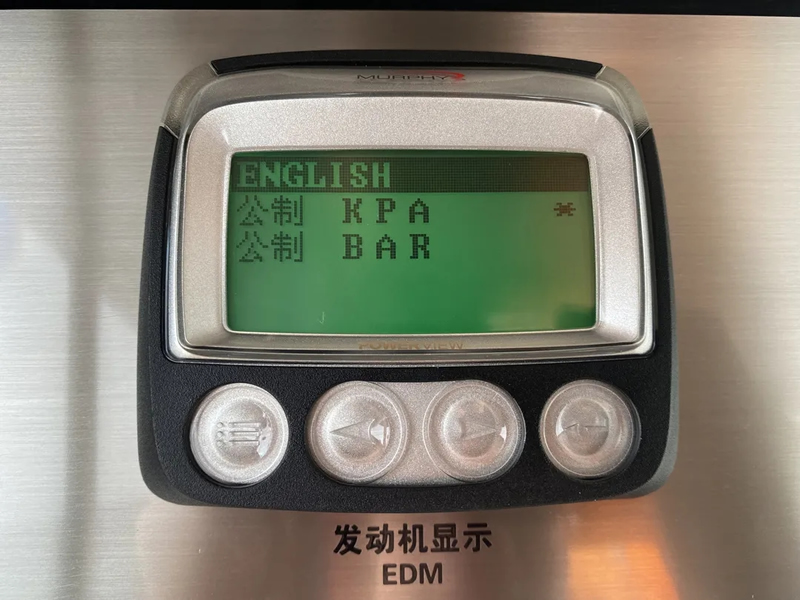

2、公英制单位切换

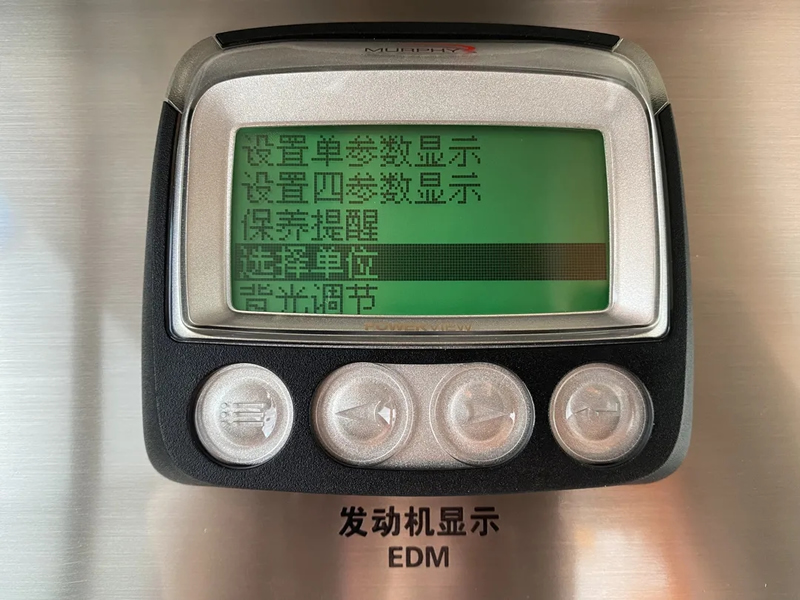

按菜单键进入菜单，使用箭头键选定“选择单位”，按确认键进入单位选择界面，通过箭头键选定需要的单位，按下确认键可以快速切换墨菲表上显示参数的单位。
3、其它参数调取
四参数显示两个页面共可以显示8个参数，通过在正常四参数显示状态下通过使用左移/右移箭头来切换显示参数，具体显示的参数可以在“设置四参数显示”界面下进行调换，以显示需要的参数。单参数显示的参数通过“设置单参数显示”界面进行设置，以显示需要的参数。
具体操作步骤参照以下视频：
故 障 说 明

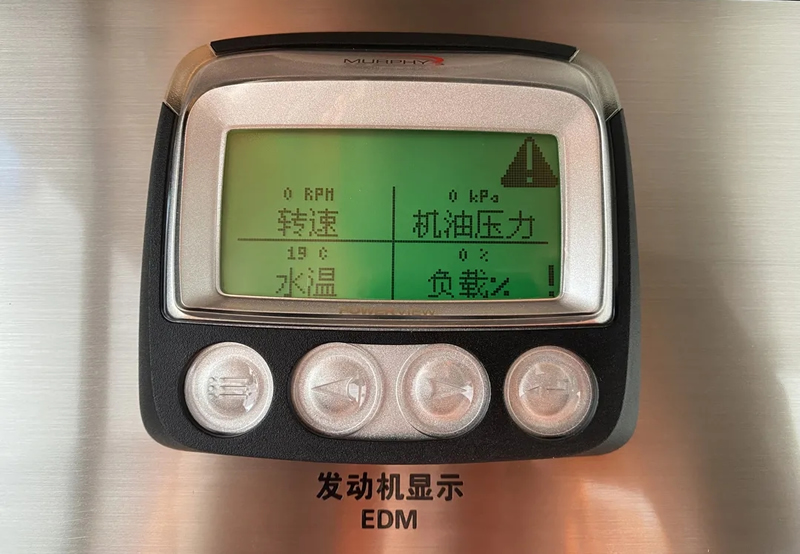

墨菲表黄灯故障显示说明
当黄灯亮时，显示屏会出现一个内有感叹号的三角形，提示ECM检测到发动机有现行故障，此故障为一般故障，发动机可继续使用，待工作完毕后根据故障代码查找问题原因。

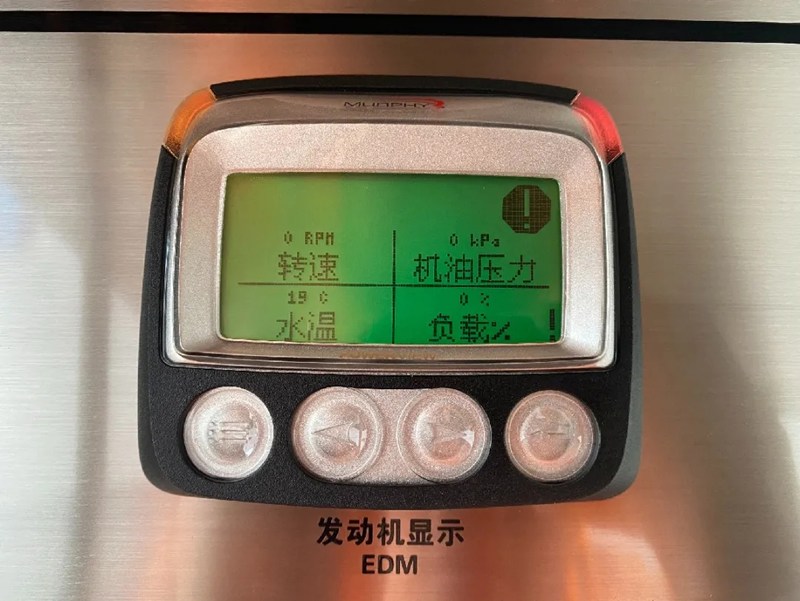

墨菲表红灯故障显示说明
当红灯、黄灯同时亮时，显示屏会出现一个内有感叹号的八角形，提示ECM检测到发动机有需要立即被关注的停机故障，此故障为严重故障，可能造成发动机损坏，需要立即停机检查，根据故障代码含义进行相关的故障排除。
发动机故障码查询
根据墨菲表查询到的报警代码SPN_FMI_进行对应确认，锁定发动机具体故障部件和系统，并进行针对性处理。

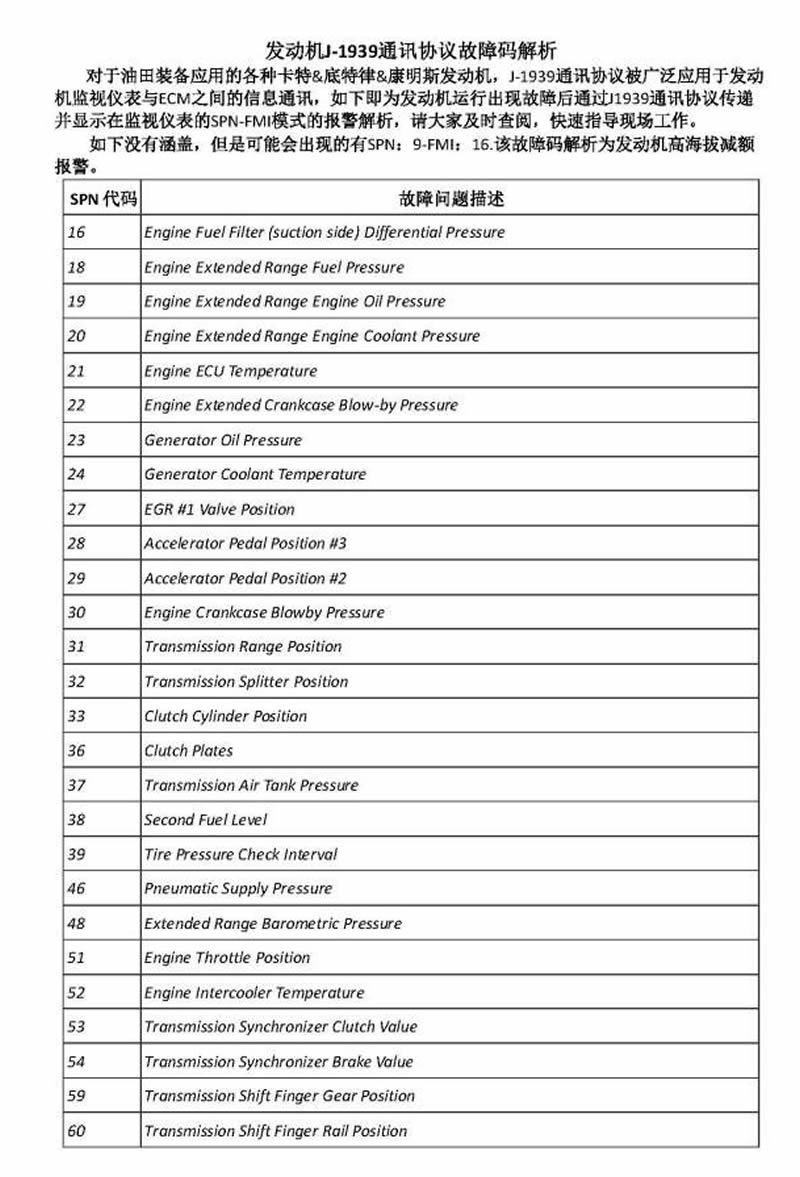

发动机J-1939通讯协议故障码解析
对于油田装备应用的各种卡特&底特律&康明斯发动机，J-1939通讯协议被广泛应用于发动机监视仪表与ECM之间的信息通讯，如下即为发动机运行出现故障后通过J1939通讯协议传递并显示在监视仪表的SPN-FMI模式的报警解析，请大家及时查阅，快速指导现场工作。
如下没有涵盖，但是可能会出现的有SPN：9-FMI：16.该故障码解析为发动机高海拔减额报警。
请联系我们 sales@cnmec.biz or 13910962635索取。
|
