FW Murphy EVS-2 Series Electronic Vibration Switch
电子式振动开关 EVS-2 Electronic Vibration Switch
EVS-2 电子式震动开关
EVS-2 电子振动开关用于防止设备故障，包括速度振动监测和异常振动时预警或关机。
EVS-2 可与Murphy’s TTD 报警器，Centurion 或Centurion PLUS 控制器直接连接。EVS-2 补充了摩菲VS-2 震动开关的功能，
可用于检测由设备故障照成的异常震动或微动，并关闭系统的其他设备以防止进一步的损害。

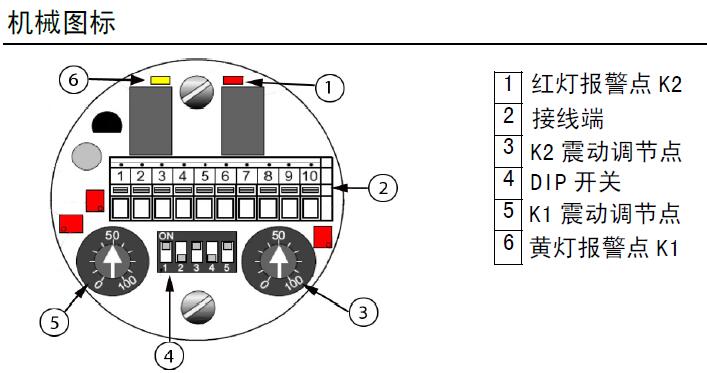

EVS-2 提供了两路可调节响应延迟的报警或关断的电平检测器。电平检测器的测量范围和响应时间由DIP 开关设置。指定的
继电器可用于驱动警告和关断报警。
Murphy EVS-2 Electronic Vibration Switch
产品特点
- 振动（0-3.0 IPS/0-76.2mm/s）
- 通用式设计-任意角度安装
- 铝制外壳
- 4 至20 mA 模拟振动信号输出
- 输入灵敏度100 mV/g
- 两路继电器输出
- 坚固可靠
EVS-2 可安装于会产生异常振动并因此造成
损伤的任何设备上，其中包括：
- 冷却风扇
- 发动机
- 泵
- 压缩机
- 齿轮箱
- 汽车
- 发电机组
EVS-2 可用于监控和提醒操作者各种因素照
成的异常振动，其中包括：
- 失衡和偏差
- 套筒轴承缺陷
- 螺栓破损
- 球或滚轴承缺陷
- 齿轮啮合问题
- 叶片通过频率问题
- 零件爆裂破损
技术规格
性能
振动范围（调整S1）：0.75IPS ，1.5IPS 或3.0 IPS
（19.5mm/s,38.1mm/s,76.2mm/s）
频率范围：5?1000Hz
模拟输出（远端负载）：4 至20 mA≤500Ω
原始信号（远端负载）：100 毫伏/克（偏移+5 VDC）≤20kΩ
工作环境
工作温度：-22°F TP +185°F（-30°C 至+85°C）
存储温度：-40°F 至185°F（-40°C 至+85°C）
外壳防护等级：IP68
EC 认证等级：BSI 07 ATEX 1532458U EX d IIC T6, Ex
电缆连接：1/2NPT, IP66, IRA 06 ATEX 1188 X SIRA 07 ATEX 4327 X
电气连接
传感器类型：加速度传感器
电源要求：20 至30 VDC
消耗电流：<40 毫安
电气连接器：弹簧端子
继电器设定
开关触点容量：30 VDC/1A，150 VAC/0.46A
继电器功能：非闭锁
阈值设定点：10?100％报警设定点
正常通电（NE）：故障安全
时间延迟（调整DIP 开关S1 和S5）：1 或5 秒

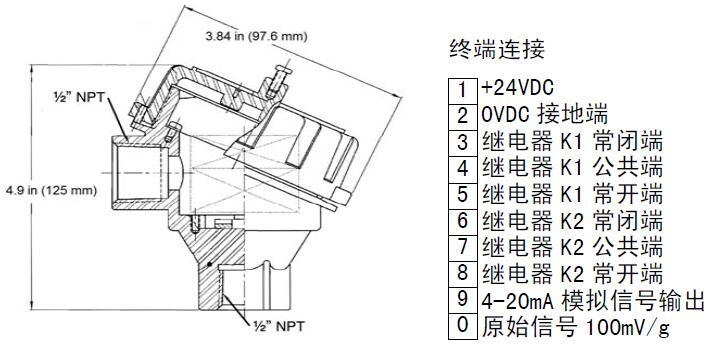

安装属性
外壳材料：铝/环氧树脂涂料（红色）
重量：1.5 磅（0.7 公斤）
尺寸（高x 宽）：4.9 英寸x 3.9 英寸（125 x 100 毫米）
安装螺纹：1/2" NPT Female, 1/2" NPT Male/Male SS
指示灯
报警（LED）：黄色
关机（LED）：红色
EVS-2 Electronic Vibration Switch
The Electronic Vibration Switch (EVS-2) protects against equipment failure by monitoring velocity-based vibration levels and providing an early warning or shutdown when abnormal vibration is detected.
The EVS-2 can be connected to Murphy's TTD Annunciator, Centurion or Centurion PLUS controllers for increased functionality. It complements Murphy's VS2 shock and excessive vibration/pulsation switch designed to detect abnormal shock or pulsation due to equipment failure and to shutdown other equipment in a system to prevent further damage.
The EVS-2 offers two adjustable level detectors with definable response delay for either Warning or Shutdown alarms. Measuring ranges and response times of the level detectors are set by DIP switch. The assigned relay powers a warning or shutdown alarm. A single model provides all the features and benefits described in the bulletin. Order EVS-2 (PN: 20-70-0242).
EVS电子振动开关特性：
 具有通用安装底板和螺栓,可直接替换机械振动开关
4-20mA信号输出
继电器或可控硅开关的两极报警
环境防护等级：NEMA 4X， IP65
防爆认证： CSA， ATEX， CE
温度范围：-40℃～+85℃
安装都非常简单 安装后无需维护
EVS电子振动开关应用：
泵
电动机
工业风扇
热交换器/冷却塔
发动机
往复式压缩机
离心分离机
碎石机或磨煤机

- The Murphy EVS Model EX Electronic Vibration Switch Installation and Operations Manual
- EVS-2 Electronic Vibration Switch EVS-2 Electronic Vibration Switch
- The Murphy EVS Electronic Vibration Switch Installation and Operations Manual
- Electronic Vibration Switch (EVS)
EVS电子振动开技术指标:
Murphy EVS-SB – Internal Battery Power
. Battery power provided via 7.2V V lithium-Ion cell(s)
. Open circuit maximum voltage of 10VDC.
. Batter Life – 1 year under normal operation
. Normal operation 10v> Vbat> 6.4v
. Low battery mode: 5.0v< Vbat< 6.4v
. System shutdown and alarm mode active below 5.0v
Murphy EVS-A, EVS-S – External DC Power
. External power: 8-32 VDC
. Input Current: 100mA Max
Product Accuracy
. ±5% of full scale at 1.5 ips and 21 deg C.
. ±5% Variation over temperature from 21 deg C, over
operating range..
. Integration Stage End-to-End Noise: <0.01 ips RMS
Murphy EVS-S and EVS-A
. ±5%, at Bandwidth of 6 to 500 Hz from 50Hz calibration
point
. ±3dB at Bandwidth of 3 to 875 Hz, worst case
Murphy EVS-SB
. ±5%, at Bandwidth of 6 to 350 Hz from 50Hz calibration
point
. ±3dB at Bandwidth of 3 to 875 Hz, worst case
Trigger Feature
. Trigger level between 0.1 and 1.5 inches per second (ips)
Peak
. Trigger set with single turn adjustable PC board mount
potentiometer
. PC board marked with 15 marks corresponding to 0.1 to 1.5
in 0.1 increments
Time Delay Feature
. Adjustable from 0 to 10 seconds
. Set with adjustable single turn PC board mount
potentiometer
. PC board marked with 11 marks corresponding to 0 to 10
seconds in 1 second intervals
Output
. Normally-Open and Normally-Closed outputs simultaneously
available
. Open-collector outputs sink to Common Ground
. 50 mA sink capacity
. Input voltage: 40 VDC maximum
. Switch output is selectable for latched or non-latch
configurations. Reset accomplished by reset pushbutton or
external contact closure when in latch mode.
. Shutdown Alarm activated on power loss
LED Outputs
Alarm LED output
. Red LED
. LED strobing for first 5 minutes after entering Alarm mode
. Flashing thereafter until Reset activated
. Strobe rate: 2mSec on, every 0.5 ±0.25 seconds
. Flash rate: 2mSec on, every 6 ±1 seconds
Power LED output
.. Green LED
. Flash Duration: 2mSec
Murphy EVS-S and EVS-A
. Flash once every 6 ±1 seconds
Murphy EVS-SB
. Battery status “Normal”: Flash once every 6 ±1 seconds
Battery in “Low-Battery” range: Flash once every 12±1
seconds
4-20mA output (EVS-A only)
. Power obtained from power supply
. Loop Resistance: 600 ohms max at 24 V and 20mA.
. Current loop accuracy ±5% from internal setpoint
. 20 ma corresponds to 1.5 ips Peak
. 4 ma corresponds to 0 ips Peak
Reset
. Local reset switch w/momentary contact
. External reset: Available via header and will require an
external relay or pushbutton contact to ground to activate the
reset.
. Activation Period: Reset must be active for 0.5 sec.
minimum to reset the switch.
Circuit Functional blocks
. Charge Amp interface
- The input Transducer is an integrated PZT element for
measuring acceleration with an internal charge converter.
- Maximum G level of 13 g's at 500hz
.. Bandpass Filter
- Frequency response dependent on model number (refer to
“Product Accuracy”)
.. Integration
- Integration to convert from G to IPS peak
Approvals
. Hazardous Area approvals applied for. (refer to “Product Table”)
